シャフト検査装置

検査装置

金属加工

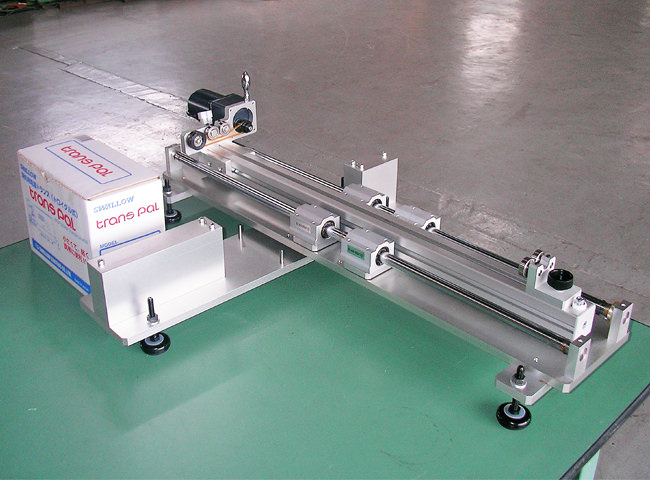

レーザを使ってシャフトの振れと直径を測定する装置です。

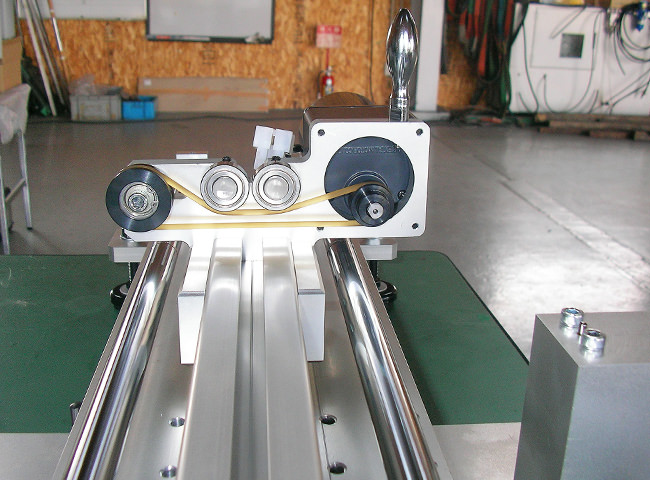

全長50～800mm、直径5～20mmまでのシャフトの振れと直径をμm単位で測定することができます。シャフトは両端をベアリングで保持し、片端をゴムベルトで定速回転させて、レーザーを照射、測定する仕組みになっています。

手作業で精密な測定をすることは非常に困難です。測定箇所を一定に保つことができ検査の再現性が得られます。この装置を使えば、未経験者であっても正確に測定することができます。
