回転保持ユニット

治具

工具

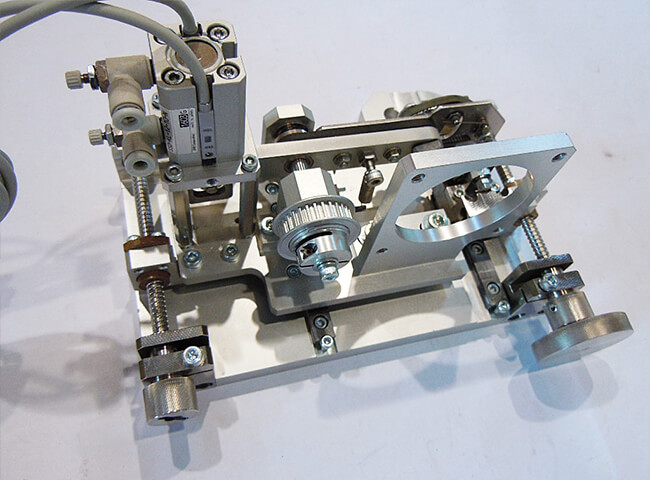

切削工具の刃先形状を光学的に検査測定する時に工具を回転保持するための装置です。

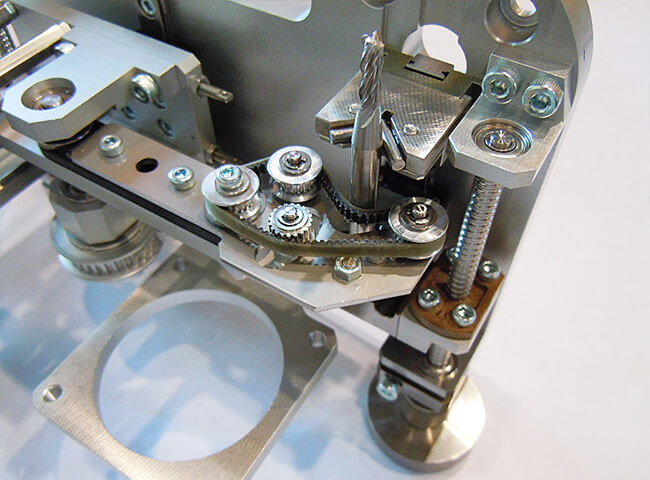

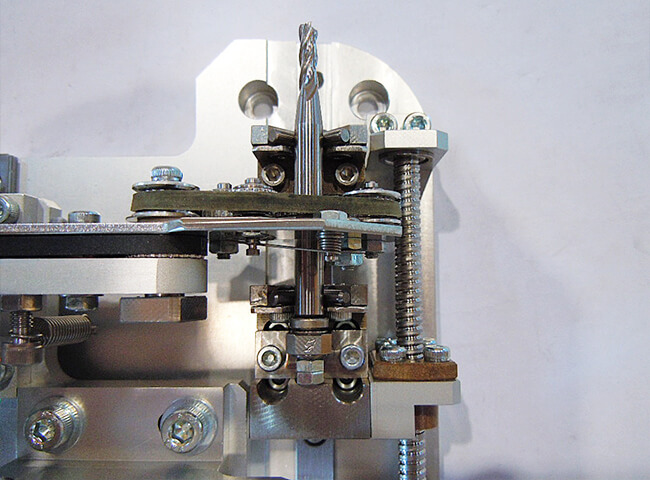

刃先形状を光学的に検査する為に被検査工具を回転させます。従来は工具を回転させると前後どちらかの方向に工具の位置がずれてしまいます。本装置は、工具を左右どちらに回しても常に工具を基準面（シャンク側）に押し付け、ずれないようにすることができる特殊構造の検査用工具ホルダーです。この構造は特許を取得しています。

従来の保持装置では披検査工具が微妙に軸方向に移動する為、正確な測定が困難で作業者の微妙なハンドル操作（右回転と左回転の微調整）が必要となっていました。本装置を使用することで個人誤差の問題を解消することができました。
