ガスケット切断装置

その他

プラント

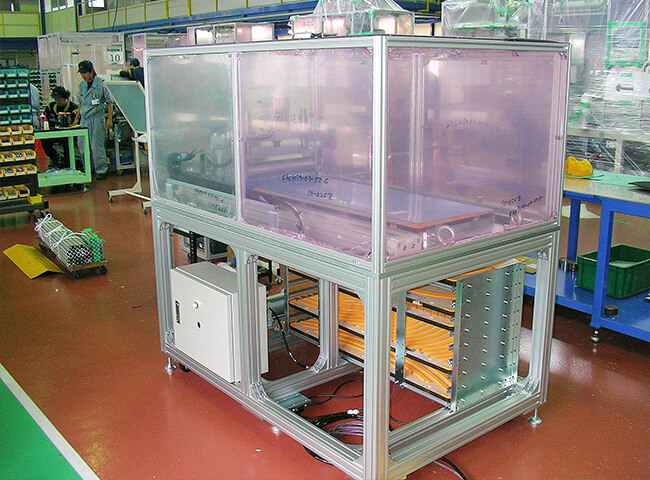

ガスケット素材から三日月型ガスケットを複数枚同時に切断する装置です。

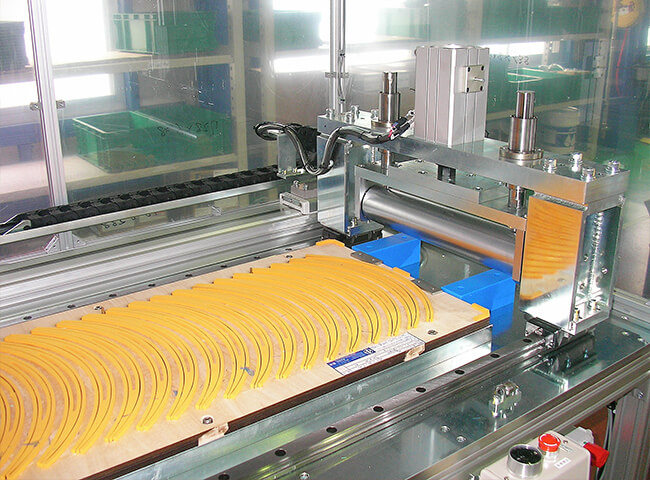

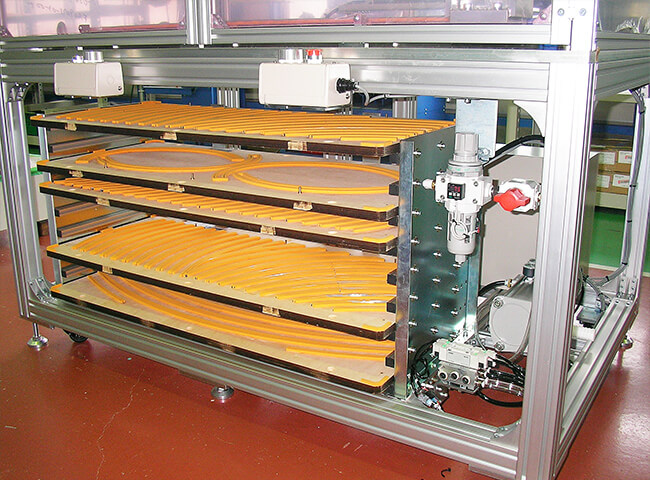

トムソン型、ガスケット素材、保護シートを装置にセットし、機械を始動するとローラーが下降前進し、ガスケットを順次所定形状に切断していきます。長さ1,000mmのガスケットであれば約90秒で切断することができます。

従来はカッターを用いて1枚ずつ手で切断していました。トムソン型で300×1,000mmの素材を切断しようとすろと、大型の油圧プレスが必要となりますが、独自のローリング式トムソン型切断構造の開発で大幅なコストダウン・省スペース化を実現することができました。
