ガラスチップ分注治具

治具

医療

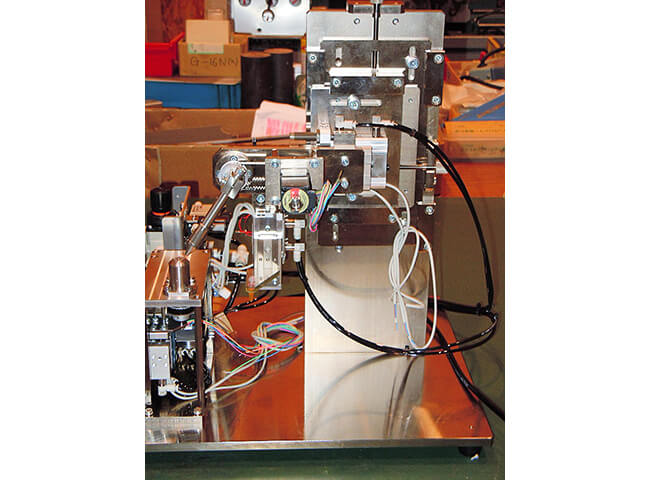

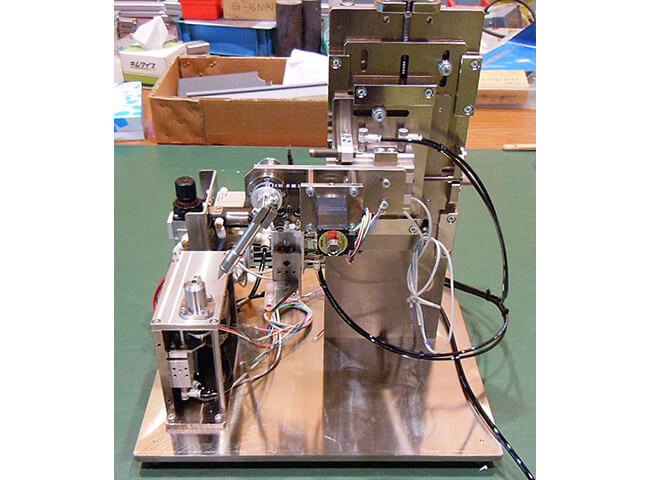

医療分析器の試薬をガラス針に注入する装置です。

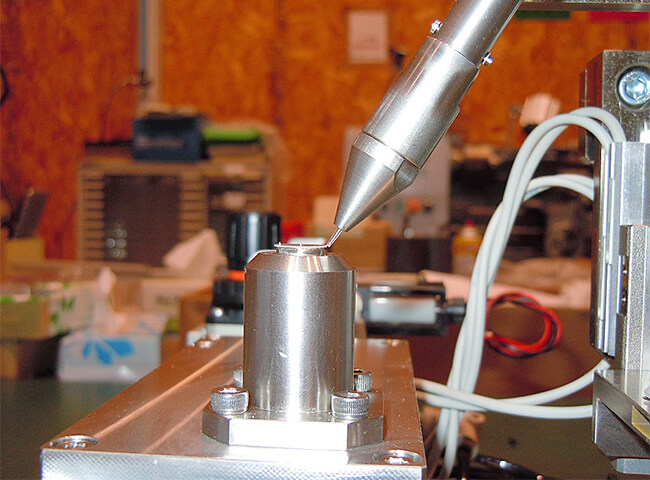

ガラスチップの細穴に試薬液を充填するための治具で、液を供給するピベットチップの先端と、細穴の端面との位置を合わた後に、チップを45度づつ回転させ試薬を注入します。

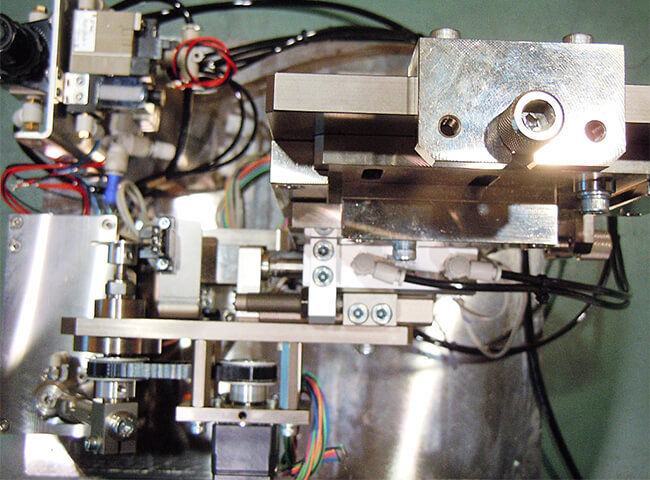

円盤状のガラスチップを8分割インデックスに真空吸着して角度を割出します。ピベットチップはY(前後）Z（上下）テーブル上のθ回転ユニットに保持されガラスチップ細穴との位置あわせを行います。
